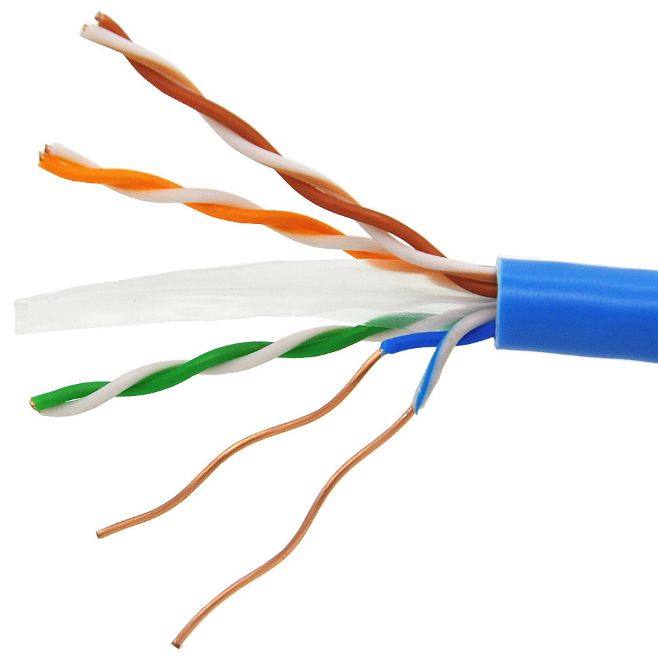

今天說說監控布線的一些小知識。首先需要了解監控用到的線材，普通監控?cái)z像頭用到:視頻線和電源線。網絡監控?cái)z像頭用網線，直接POE供電。對于距離遠的不管模擬還是網絡監控?cái)z像機，都需要光纖。我們監控工程多采用單模光纖。隨著人們生活水平的進一步提高，在不久的將來，估計沒有使用家庭綜合布線的房屋就會象沒有通水、通電、通氣一樣不可思議了，家庭布線會變得和水、電、氣一樣必不可少。
      綜合布線系統是一個用于傳輸語音、數據、影像和其他信息的標準結構化布線系統，它可劃分成七個子系統，工作區子系統、配線(水平)子系統、干線(垂直)子系統、設備間子系統、管理子系統、建筑群子系統、進線間子系統。那么，這七個子系統在布線時，有哪些注意事項?

      1、工作區子系統
       一個獨立的需要設置終端設備(TE)的區域宜劃分為一個工作區。工作區應由配線子系統的信息插座模塊(TO)延伸到終端設備處的連接纜線及適配器組成。
       2、配線子系統
       配線子系統應由工作區的信息插座模塊、信息插座模塊至電信間配線設備(FD)的配線電纜和光纜、電信間的配線設備及設備纜線和跳線等組成。
       3、干線（垂直)子系統
       干線子系統應由設備間至電信間的干線電纜和光練，安裝在設備間的建筑物配線設備(BD)及設備纜線和跳線組成。
        4、設備間子系統
       設備間是在每幢建筑物的適當?shù)攸c(diǎn)進行網絡管理和信息交換的場地。對于綜合布線系統工程設計，設備間主要安裝建筑物配線設備。電話交換機、計算機主機設備及入口設施也可與配線設備安裝在一起。
       5、建筑群子系統
       建筑群子系統由兩個及兩個以上建筑物的電話、數據、電視系統組成一個建筑群綜合布線系統，包括連接各建筑物之間的纜線和配線設備(CD)，組成建筑群子系統。
       6、管理子系統
       管理子系統設置在每層配線設備的房間內。管理子系統應由交接間的配線設備，輸入/輸出設備等組成，管理子系統也可應用于設備間子系統。
       7、進線間子系統
       進線間是建筑物外部通信和信息管線的入口部位，并可作為入口設施和建筑群配線設備的安裝場地。
       另外提幾個注意點：
       1、監控布線—點要提前選擇適合的線材，要既能保證電壓穩定也不影響攝像機正常工作。
       2、布線路線要注意周邊環境，避開強磁場的干擾，有干擾要布置屏蔽線。
       3、監控布線—定要把強電和弱電分開布線，各自管路走線，防止強電干擾。
       4、視頻線中間不能有端節點。電源線中間也盡量不要出現接續點，萬一有必須設置過線盒。
       5、監控布線兩端必須做好標記，方便調試工作已經日后的維護檢修。
       了解這些基本知識和注意事項，做完監控工程的施工就不會出現一系列調試的麻煩了。
